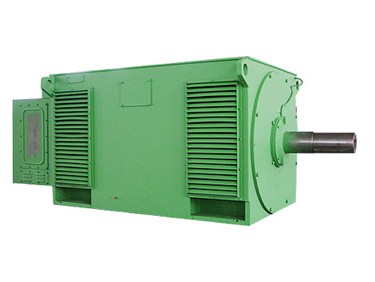

首先，根據JB/T7594(6KV)和JB/T10445-2004(10KV)技術條件生產YR系列6KV和10KV YR4503-6 6KV高壓繞線型電機繞線轉子三相交流電機。YR4503-6 6KV高壓繞線型電機防護等級為IP23(見GB4942.1)，冷卻方式為IC01(見GB/T1993)。

　　YR系列6KV和10KV系列電動機具有高效、節能、低噪聲、振動小、運行安全可靠、修理安裝方便等優點。它可用于各種通用機械，如球磨機、風機、壓縮機、水泵、破碎機、切割機、運輸機械和其他原始電機。此外，它還可用于驅動大型慣性風扇、磨煤機、軋機、起錨機、電鏟和其他機械。

　　2.YR4503-6 6KV高壓繞線型電機結構特點

YR系列電動機車架采用鋼板焊接，使電動機具有剛性好、重量輕的優點。電動機結構的優化設計也使電動機系列易于安裝和維護。定子和轉子沖片由整塊低損耗硅鋼片制成，降低了鐵損，提高了效率。YR系列電動機具有F級絕緣。定子鐵芯壓裝后，電線嵌入框架外，線圈端部的外邊緣用端箍固定，端部之間的間隙用填充物填充，這增加了線圈的整體剛度。線圈端部連接完成后，整個定子線嵌入部分用真空壓力浸漬無溶劑漆處理。經過加工的定子插件最終被裝入定子框架中，并用它固定

　　中心高度小于500mm的電動機轉子可采用鑄鋁結構。這種結構的轉子導桿與槽壁緊密結合，更有利于轉子散熱，延長了電動機的允許鎖定時間，增加了允許拖動載荷的轉動慣量值。

　　所有標準設計的4-12級電動機和H335-H450 2極電動機均采用滾動軸承結構，根據電動機中心高度和轉速選擇油脂或稀油潤滑方式，不需要強制供油系統。用戶指定采用滑動軸承的H500-H630或電動機的2P電動機采用滑動軸承結構，根據負荷情況采用油環自潤滑或強制潤滑。YR系列繞組電動機轉子鐵芯熱套在軸上，轉子線圈固定在槽內以減少振動。線圈與線圈之間的焊接采用先進的焊接技術，保證接頭處的高機械強度和良好的導電性。轉子線圈末端通過捆綁固定。真空壓力浸漆后，轉子繞組連接到集電環。這種轉子結構特別適合承受旋轉產生的離心力。為了在不移除電動機的情況下保持零件集電環，集電環位于框架外電動機的非軸向延伸端。這種結構使得軸承之間的距離更小，并改善了電動機的振動。外部集電環結構還可防止電刷磨損產生的碳粉進入電動機。集電環房間配有一個軸風扇和一個用于收集碳粉的過濾器。三、訂購說明(用戶訂購時必須注明以下要求)

　　訂購時請注明以下參數:

　　型號電動機(示例)YR560-4

　　額定功率(千瓦)1800千瓦

　　額定電壓10000伏

　　極數6

　　額定頻率(赫茲)50赫茲

　　防護等級IP23

　　冷卻模式IC01

　　安裝方法IMB3

　　S1工作定額

　　旋轉方向為順時針(看電動機軸)

　　如果有任何其他特殊要求，如扭矩、起動電流、噪音水平、海拔高度(大于1000米)、環境溫度(在-15度至40度范圍之外)、皮帶張力(皮帶上的負載)等。請提供出線盒位置電動機的右側(面向軸線電動機)。

　　注:1 .如果有特殊要求，訂購前必須簽署技術協議。2.如果沒有特殊指示，電動機將在面向電動機軸的延伸端之前順時針旋轉，出線盒位于電動機的電氣側。3.以下技術數據僅列出了額定電壓為6kV和10kV的電動機的技術數據。如果電動機屬于其他電壓等級，制造商也可以在訂購前提供相關的技術數據。
